建立有效的PCB开发流程

2020年10月17日 12:29来源:未知手机版

松花江水污染,雷克萨斯ls350,湖南网上供销社

无论您是刚开始进行工程或PCB开发,还是进行职业中期更改,面试过程中始终会出现的主题之一就是协作。尽管可以通过多种方式进行介绍,但访问员最终还是想了解您与他人合作的情况。对于一个团结有效的工作环境,这种人际交往能力可能与您的个人设计才能一样重要。

对于PCB开发,协作超出了组织的范围。实际上,您组装和组装的木板的质量取决于您选择的PCB制造服务。显然,所用设备和技术的能力是一个主要因素。但是,PCB开发过程的效率更多取决于与合同制造商(CM)合作的效率。通过探索有效性设计,制造和测试的制造阶段,您将更清楚地看到与CM协作对PCB开发过程的重要性。



PCB开发过程的各个阶段

PCB开发过程包括三个阶段:设计 构建 测试。对于原型设计(通常是PCB开发的中心重点),重复此过程,并不断完善设计,直到消除所有错误并验证性能为止。这个迭代周期对于实现最佳设计至关重要。但是,让我们按照通常的操作顺序分别检查这些阶段。

l 设计

这个初始阶段包括绘制示意图, 选择组件,创建 PCB布局,并生成 设计文件,而 物料清单 定义设计意图。

l 建立

在此阶段(遵循设计),您的 板被构造。这是一个两步过程,包括电路板制造和PCB组装。结果就是您设计的物理表现。

l 测试

搭建好板子后, PCB设计测试需要做的。首先,必须检查操作和性能。确认功能后,可能需要通过其他测试来确保合规性。

PCB开发过程的目标是将您的设计转变为 质量 那个产品 可靠地按预期执行。PCB开发过程的形式或实施方式有很多,可能会导致您达到此设计目标。但是,达成解决方案并不一定意味着采取了最佳或最有效的途径。



有效的PCB开发流程实施

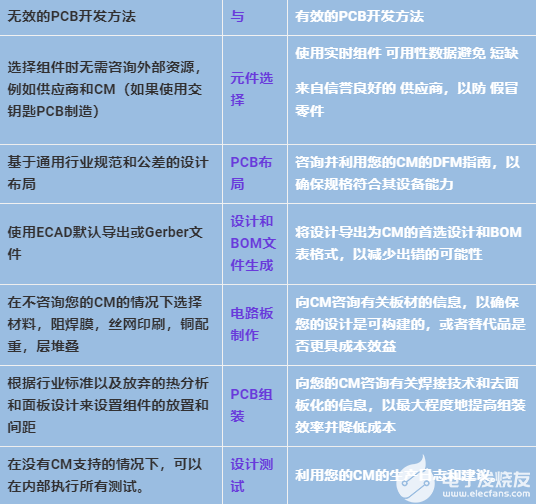

在大多数情况下,PCB开发并不是一个不受限制的过程。最有可能存在一些时间和成本约束,以强制执行高效的电路板开发流程。如果您的设计打算用于关键系统,例如航天, 医疗设备 要么 汽车行业,那么还必须满足严格的监管标准。这些附加标准主要涉及质量并需要测试。现在,让我们再次回顾一下PCB开发过程。这次,我们将重点介绍关键方法以及如何使其更有效,如下表所示。



如表中所示,通过在过程中的关键点与您的CM合作,可以实现更有效的PCB开发过程。实际上,为了实现最佳的PCB开发,您应该在设计阶段尽早开始这种合作,并始终保持开放和透明的关系。这种策略被称为白盒 PCB设计和制造方法,使设计人员和工厂共同优化PCB开发过程。



建立这种协作方法不是线性的。实际上,通过了解下游设计意图以及制造要求和约束,可以在过程中尽早采取措施以提高效率并产生更好的结果。这种方法的好处是成倍增加的敏捷制造 以及并行工程,所有参与者都可以提供输入并获得可用于改进整个流程的见解。
